Pacote Trimble GPS

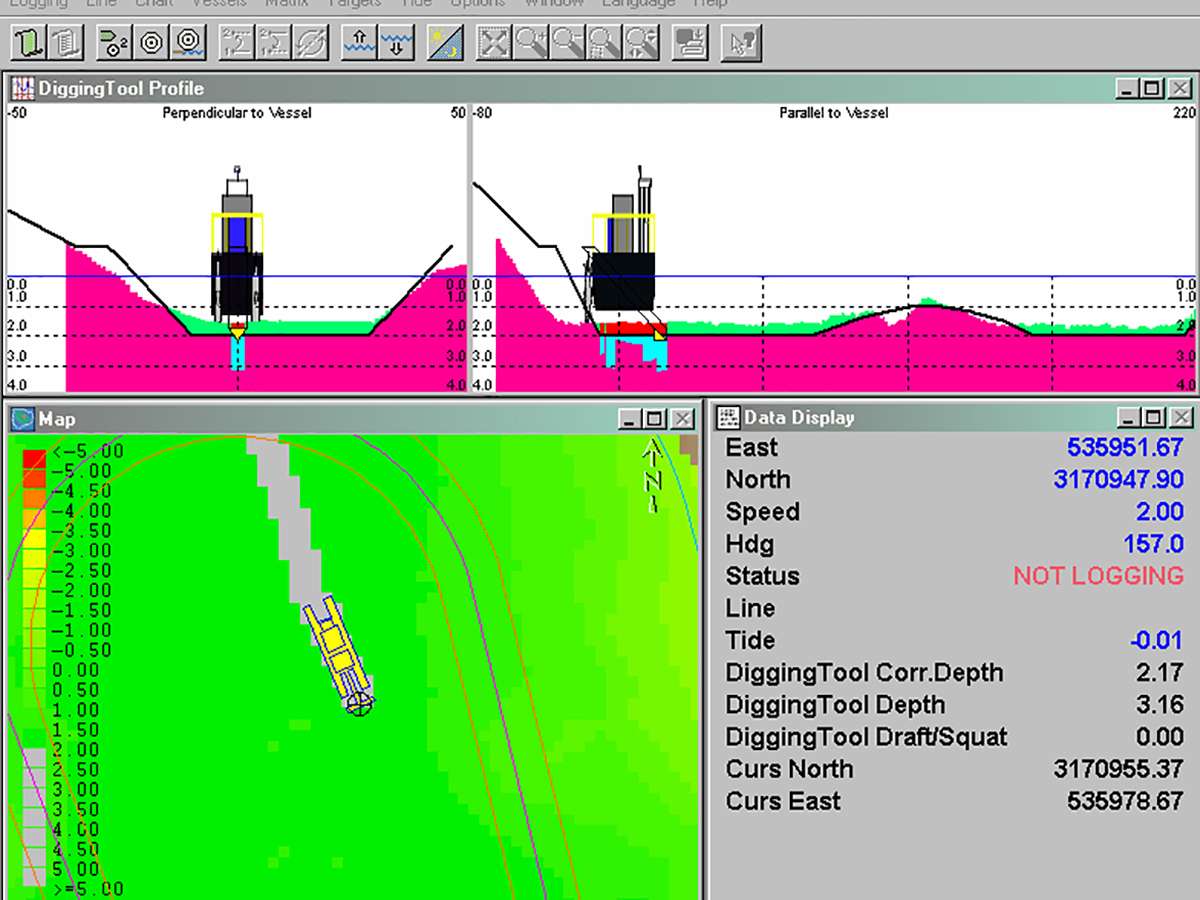

Os dados do levantamento são exibidos na tela do operador e mapeados novamente em tempo real, com base na profundidade e localização do sistema IMS SolidsMaster Cutterhead. Isso permite que o operador maximize a eficiência de escavação enquanto fornece um registro das operações de escavação para seu (s) cliente (s).
O sistema GPS IMS rastreia o seguinte:
- Posição de dragagem
- Título de draga
- Dredge Cutterhead Depth
O operador deve carregar um arquivo XYZ ou levantamento pré-dragagem no laptop GPS. Isso permitirá que o sistema faça o seguinte:
- Fornecer um histórico de operações de dragagem
- Mostra “conforme pesquisado”
- Mostra “as dragado”
- Cortar perfis em tempo real na posição da ferramenta de escavação
- Atualize a superfície "As Dredged" com base na profundidade da ferramenta de escavação
As seções em tempo real no programa GPS IMS podem ser:
- Vista do plano
- Vistas secionais
O Sistema GPS IMS Dredging é composto pelos seguintes componentes:
- Receptor Trimble MPS865
- Antenas GA830 duplas para posicionamento e direção de dragagem
- Trimble Marine Construction Software (TMC) ativado com dongle
- Três sensores de ângulo LR970B:
- Um na cabine para pitch / roll
- Um montado na escada em alojamento submersível para a posição da escada
- Um montado na cobertura da cabeça de corte para a posição do cortador
- 14 "Panasonic Toughbook instalado acima do painel direito através do braço de montagem para coleta e exibição de dados (removível para fins de segurança)
- Instalação de equipamentos na fábrica IMS
- Start-up de campo e serviços de treinamento
- *** ATUALIZAÇÃO OPCIONAL - Assinatura para CenterPoint RTX: tecnologia de Posicionamento de Ponto Preciso (PPP) fornecida via satélite para precisão <10 cm - Recomendado. Taxa anual inferior a $ 2,000. O cliente pode comprar a assinatura diretamente da Trimble.
